 一、用途：
      氣體渦輪流量計是一種速度式儀表。它具有精度高、重復性好、結構簡單、測量范圍寬、體積小、重量輕、壓力損失小、維修方便等優點。可廣泛應用于石油、化工、冶金、城市燃氣管網等行業。尤其在城市燃氣計量，輸配管網計量以及燃氣調壓站計量中得到了廣泛應用。

     二、工作原理：

      氣體渦輪流量計是將渦輪置于被測流體中，當氣體流經流量計時，在特殊結構整流器的作用下使氣體得到整流并加速。葉輪利用氣體作用到葉輪上的力而轉動，此時葉輪上的葉輪片使磁路磁阻發生周期性變化。在一定流量范圍內葉輪的角速度和流量成正比。利用電磁感應原理感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大、整形后，經單片機積算。并顯示于LCD屏上。同溫度壓力傳感器檢測到的信號一起輸入到積算儀進行運算處理，將得到標準狀態下的流量，并顯示于LCD屏上。

    三、特點：

（1）測量范圍寬、下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強；
（2）具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承并內藏油壺，性能可靠工作壽命長；

（3）采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越，具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%；

（4）儀表系數可由按鍵在線設置，并可顯示在LCD屏上。LCD屏直觀清晰，可靠性高；

（5）可在被測氣體壓力穩定的狀態下進行壓力補償。

四、主要技術參數：

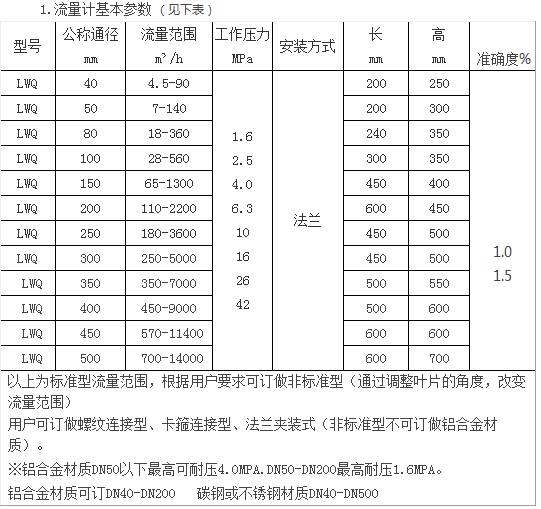

1.流量計基本參數：見下表

      ※夾裝表長度均為120mm

2、準確度：1.0級、1.5級；

3、使用條件：

  （1）環境溫度：-20℃～50℃；

  （2）相對濕度：5％～95％；

  （3）被測介質溫度：-20℃～80℃；

  （4）大氣壓力：86Kpa～106Kpa；

  （5）防爆等級：ibⅡBT4。

 五、安裝方式：

      1、儀表安裝采用法蘭連接、螺紋連接及夾裝式；

     2、安裝時氣體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥10DN,下游直管段應≥5DN（DN為管道內徑）;

     3、安裝前檢查儀表葉輪的靈活性，用微量氣體吹向渦輪，葉輪應靈活轉動、計數器工作正常，無噪音和突停、卡滯現象;

     4、嚴禁帶表焊接法蘭，并嚴格清理過濾器和流量計之間的上游直管段，直管段中不得有殘留焊渣及其他雜物；

     5、按安裝圖要求安裝并檢查整個系統密封性，保證無氣體泄漏現象；

     6、為了檢修時不影響氣體的正常輸送，應在傳感器的安裝處安裝旁通管道。
