一、概述

智能氣體腰輪流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動 補償的新一代流量計，氣體是一種可壓縮流體，其體積值與溫度和壓力密切相關，為了貿易 雙方統一標準，必需將實際體積轉換成基準條件下的標準體積 （101.325 kPa 20 ℃）。為了 實現這一目的，智能氣體腰輪流量計，能對氣體的體積進行精確修正。是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

產品的主要特點：

●集高精度、溫度、壓力、流量傳感器和智能體積修正與一體，可檢測被測氣體的溫度、壓力和流量，并進行流量自動跟蹤補償和壓縮因子修正運算。

●采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越。

●電路采用表面安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

●壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。

●采用先進的微功耗高新技術，整機功耗低，即能憑內置電池長期供電運行，又可由外電源供電運行。

●按流量頻率信號，可將儀表系數分段自動進行線性修正，從而提高了儀表的使用精度。

●具有故障自診斷和報警功能，可靠度高，采用LCD顯示，清晰直觀，讀數方便。

●流量計帶有脈沖信號輸出，也可根據用戶需求輸出4～20mA標準模擬信號。

●儀表自帶實時數據庫，通過RS-485通訊接口和本廠的專用MODEM配套，可組成電話抄表網絡，便于數據的采集和實時管理。

●采用先進的 微功耗技術，整機功耗低，使用內置電池可運行五年以上。

●就地顯示流量值，并帶多種信號輸出功能可滿足不同現場及系統的需求。

●采用E2PROM數據存儲芯片，保存用戶參數、廠家參數及一定的歷史記錄。

●采用高對比度的三行液晶顯示器，可顯示日期、標準累積流量、標準瞬時流量、介質溫度、壓力值和電池電壓。

● 具有實時數據存儲功能，可防止更換電池或突然斷電時數據丟失，在停電狀態下，內部參數可永久性保存。

      二、工作原理

智能氣體腰輪流量計，主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（ P 入＞P 出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周， 則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構 ，傳遞到智能流量積算 儀，從而顯示輸出氣體的累計體積量。

三、技術參數

一、概述

智能氣體腰輪流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動 補償的新一代流量計，氣體是一種可壓縮流體，其體積值與溫度和壓力密切相關，為了貿易 雙方統一標準，必需將實際體積轉換成基準條件下的標準體積 （101.325 kPa 20 ℃）。為了 實現這一目的，智能氣體腰輪流量計，能對氣體的體積進行精確修正。是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

產品的主要特點：

●集高精度、溫度、壓力、流量傳感器和智能體積修正與一體，可檢測被測氣體的溫度、壓力和流量，并進行流量自動跟蹤補償和壓縮因子修正運算。

●采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越。

●電路采用表面安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

●壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。

●采用先進的微功耗高新技術，整機功耗低，即能憑內置電池長期供電運行，又可由外電源供電運行。

●按流量頻率信號，可將儀表系數分段自動進行線性修正，從而提高了儀表的使用精度。

●具有故障自診斷和報警功能，可靠度高，采用LCD顯示，清晰直觀，讀數方便。

●流量計帶有脈沖信號輸出，也可根據用戶需求輸出4～20mA標準模擬信號。

●儀表自帶實時數據庫，通過RS-485通訊接口和本廠的專用MODEM配套，可組成電話抄表網絡，便于數據的采集和實時管理。

●采用先進的 微功耗技術，整機功耗低，使用內置電池可運行五年以上。

●就地顯示流量值，并帶多種信號輸出功能可滿足不同現場及系統的需求。

●采用E2PROM數據存儲芯片，保存用戶參數、廠家參數及一定的歷史記錄。

●采用高對比度的三行液晶顯示器，可顯示日期、標準累積流量、標準瞬時流量、介質溫度、壓力值和電池電壓。

● 具有實時數據存儲功能，可防止更換電池或突然斷電時數據丟失，在停電狀態下，內部參數可永久性保存。

      二、工作原理

智能氣體腰輪流量計，主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（ P 入＞P 出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周， 則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構 ，傳遞到智能流量積算 儀，從而顯示輸出氣體的累計體積量。

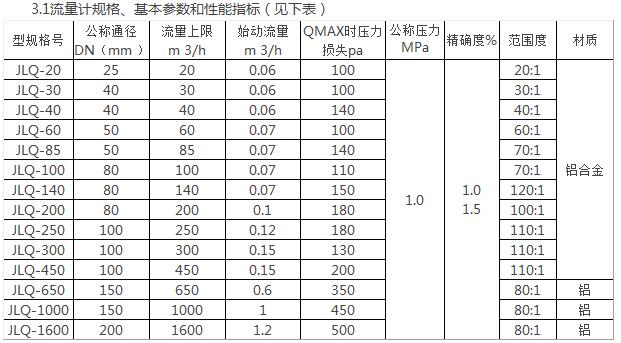

三、技術參數

 ※公稱壓力大于1.0MPa的需定做，材質一般為碳鋼或不銹鋼。

    3.2標準狀態條件下：P=101.325kPa     T=293.15K

    3.3使用條件：a.環境溫度：   -25°C～+80°C        b.介質溫度：-20°C～+60°C         c.相對濕度:5%～95%         d.大氣壓力：86KPa～106KPa

    3.4電氣性能指標：

    3.4.1工作電源：

     a.內電源：1節3VDC鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低于2.5V時，應更換電池。

     b.外電源：±24VDC±15%，紋波≤±5%，適用于4～20mA輸出，脈沖輸出，RS-485等。

     3.4.2整機功耗：外電源，≤1W。   內電源，平均功耗≤1mW，可連續工作五年以上。

     3.4.3工況脈沖輸出方式

     a.工況脈沖信號，直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V,低電平≤1V。該脈沖主要用于對儀表的標定。

     b.與標準體積流量成正比的頻率信號，經光耦隔離放大輸出，高電平≥20V,低電平≤1V。

     c.定標脈沖信號，輸出幅度0～3V，輸出脈沖寬度500ms。該脈沖主要用于城市燃氣計量的IC卡控制裝置或其他設備。該信號1m3輸出1個脈沖。

    3.4.4（4～20）mA標準模擬電流輸出功能與標準體積流量成正比，4mA對應0 m 3/h,20mA對應最大標準體積流量（該值可設定）。

    3.4.5  RS485通信（采用光電隔離RS485通信模塊）本積算儀通過內裝的RS485標準接口能與個人計算機和PLC等主機連接，進行串行通信。可顯示介質壓力、溫度、瞬時流量、累積標準流      量、電池電壓。

  四、流量計的安裝

  a.用戶安裝使用前，應詳細閱讀此說明，以保證流量計正確安裝，合理使用，以免影響正常運行和計量精度。

   b.選用流量計前應根據所計量氣體的壓力、流量、溫度及工藝流程所要求的進出口方位，正確選用適當的型號、規格。

   c.安裝流量計前應將進出口封裝物去掉，必須防止顆粒狀雜質掉入計量室內，如計量室表面涂有防銹油，可用汽油或煤油沖洗干凈，并嚴格清除管道內雜質。流量計上游應安裝過濾器或過濾網，以防止銹渣、焊渣及其它雜質計入計量室。

    d.流量計安裝時，無論進出口為垂直或水平位置，都應盡量保持轉子軸線水平。

    e.當氣體壓力波動范圍較大時，為保證計量精度，流量計上游應安裝調壓器。

    f.為防止新安裝管道中的銹渣、焊渣及其它雜質進入流量計內，用戶應先將過渡管安裝在流量計的安裝位置上，通氣一段時間，確保無大顆粒雜質后，再換上流量計。安裝流量計時，應確保流量計中心與管線中心對齊，無錯位，并使流量計不受外力影響（包括軸向與徑向）。如管道配焊，應安過渡管，不可直接與流量計焊接。

    五、合理化建議

    建議垂直安裝流量計，氣體流向為上進下出，在特殊情況下可采取下進上出或左進右出，但訂貨時需特殊說明，流量計出廠時標準產品為上進下出。安裝流量計時應設置前后閥門和旁通管路，以保證維修保養時，不必停氣。
